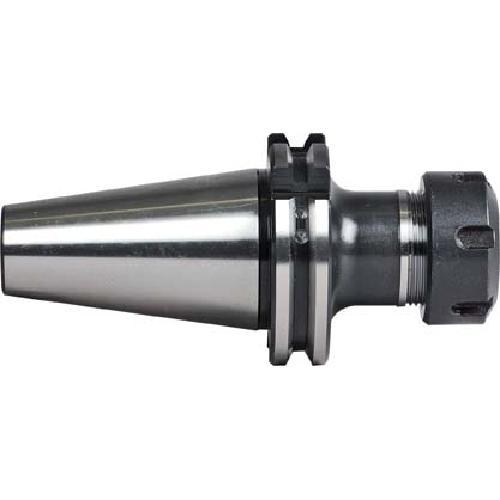

Format patronos befogófej ER40 típus 63/100 mm SK50

Szorítópatronos befogó ER típus, DIN 69871, AD/B alak, SK 50, kiegyensúlyozási fok G6.3 12000 min-1
Kivitel: A magban kb. 950 N/mm? szakítószilárdságú és min. 0,5 mm edzési mélységű ötvözött betétacélból. DIN 254 szerinti kúp. Edzett 58 ±2 HRC.
Kúpszög: Tűrés AT3.
A kúp felületi érdessége: Ra <0,001 mm.
Körfutási pontosság: <0,01 mm.
Kiegyensúlyozási fok: G6.3 15000 min-1.
Alkalmazás: Hengeres szárú és DIN 1835-B és DIN 6535-HB szerinti oldalsó menesztő felületű szerszámok befogásához.
Szállítási terjedelem: Szorítópatronos befogó, komplett, felfogó anyával.

Befogási tartomány: 3,0–30,0 mm
Szorítópatron: ER40
l1: 100 mm
d1: 63 mm
